JH-FGV-A1 光纖光柵加速度計

概述
JH-FGV-A1光纖光柵加速度計主要用于橋梁、大壩、大型結構等低頻振動監測，具有精度高、靈敏度好、抗干擾、壽命長等特點。通過多只傳感器的組裝，可實現兩維、三維加速度的測量。
JH-FGV-A2型光纖光柵加速度計主要用于橋梁索力監測，橋梁、路基等各類工程結構的振動監測，也可用于引擎，發電機泵的頻率測量。JH-FGV-A2傳感器采用布拉格FBG光纖光柵技術，體積小，靈敏度和可靠性高，可在惡劣環境下長期工作。該傳感器要求對應解調儀的采集頻率不低于800Hz。
兩款加速度計需要與CAVONO高速光纖光柵解調儀匹配才能完美使用。
JH-FGV-A3型光纖光柵加速度針對大量程加速度應用場景設計，該款產品可支持30g加速度應用。

產品特點
• 分辨率高，頻率響應范圍寬；
• 應用場合廣泛，阻尼器動載測試、橋梁結構動應變測量、土木工程結構振動測量；
• 防水防潮，在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，抗腐蝕、抗污染、抗雷擊能力強；
• 尾纖采用耐高溫、耐腐蝕的特氟龍光纖，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境。

技術參數

項目	JH-FGV-A1	JH-FGV-A2	JH-FGV-A3
量程	±2	±5	±30
頻率范圍（Hz）	1~40	4~200	1~300
分辨率（μg）	500	2500	2500
光柵中心波長	1528~1563	1528~1563	1528~1563
反射率	≥85%	≥85%	≥85%
工作溫度范圍（℃）	-30~85	-30~85	-30~85
光柵數量	1	1	1
尺寸	54x48x25	54x48x25	54x48x25
安裝方式	膠接/螺栓固定	膠接/螺栓固定	膠接/螺栓固定

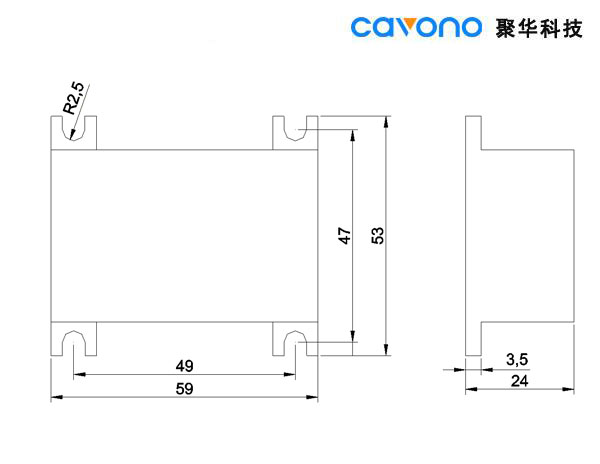

產品尺寸


產品外觀

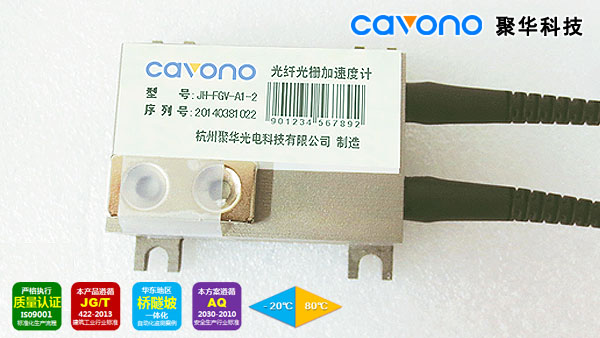

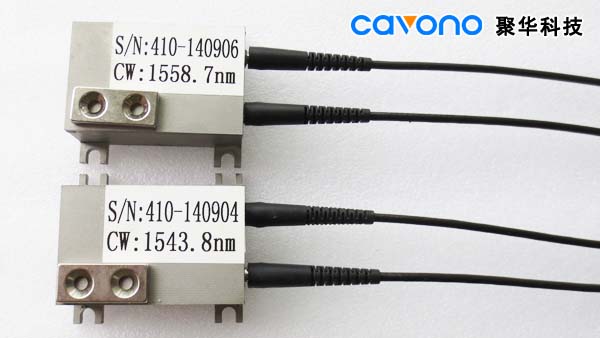

JH-FGV-A1 光纖光柵加速度傳感器（振動傳感器）

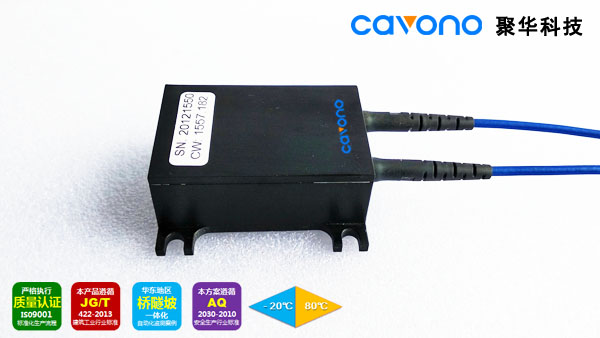

JH-FGV-A3光纖光柵加速度計（大量程）
