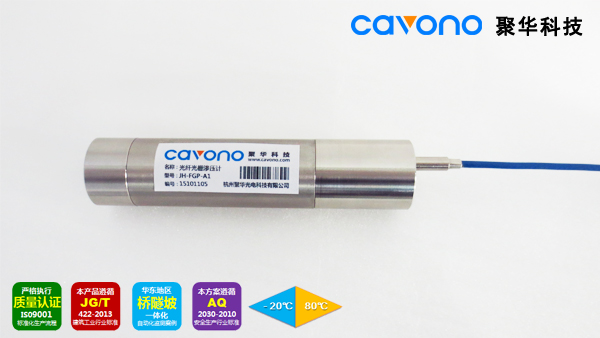

JH-FGP-A1 光纖光柵滲壓計

概述
JH-FGP-A1光纖光柵滲壓計用于液體、氣體等流體壓力的精準測量，該傳感器埋設在水工建筑物、基巖內或安裝在測壓管、鉆孔、堤壩、管道和壓力容器里，測量孔隙水壓力或液體液位，也可用于大壩滲流滲壓監測、壓力容器測量、油、水、氣壓力測量、水位監測。
JH-FGP-A1傳感器基于CAVONO工業級設計，采用獨有的壓力彈性元件作為傳感基底，專為精確測量完全飽和或者部分飽和土壤和巖石中的小孔水壓而設計。
主要應用場合：抽水井、觀測孔和水庫堤壩的水位降低和恢復測試；地基、河堤、擋土墻和小水壩的小孔水壓監測；隧道、礦井、管道和其他地下工程設施的穩定性研究；液位測量。

產品特點
• 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強；
• 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖具有優異耐溫性能和耐腐蝕、耐老化性能。

技術參數

項目	參數值
量程（kPa）	30~50
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	2
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ30X130
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接、防水型FC/APC接頭
安裝方式	鉆孔埋入

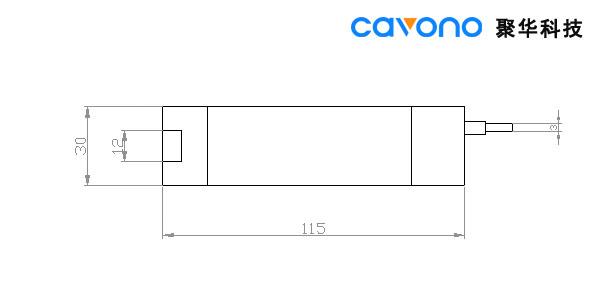

產品尺寸
