概述

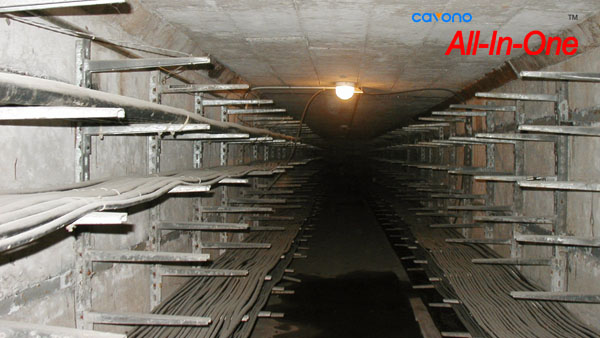

發電廠的電纜種類多、距離長。主廠房、鍋爐房等區域各電纜夾層、電纜隧道的電纜橋架的消防安全直接關系到電廠的安全運行。根據電力事故分析，由于電纜故障引發的火災事故占相當大比例?；馂?zāi)一旦發生，會導致大面積電纜壞毀，機組被迫停機，造成重大直接經濟損失。實時溫度檢測可以提前預警，以便及時采用有效措施。
傳統的測溫方法是將某些點式溫度傳感器安裝在電纜溝的重要部位，用光纜進行溫度數據傳送，其優點是比較經濟，但存在安裝繁瑣，抗電磁干擾能力低，監測不完整等缺點。另一種方法是采用感溫電纜，一般只能在固定的溫度值報警、誤差大、難以準確定位。分布式光纖測溫系統是分布的監測系統，測量距離長、精度高、響應快、傳輸距離遠、安裝方便、免維護、耐惡劣環境，抗電磁干擾、本安防爆，能夠?qū)崟r(shí)監測電纜運行溫度，及時發現電纜上的局部過熱點，提前預警。
聚華分布式光纖測溫系統JH-DTS-A8000線型火災探測器，集光、電、機械、計算機和微弱信號檢測等高新技術為一體，可實現大范圍空間溫度分布式實時測量，具有測量距離長、無測量盲區、實時監測、可精確定位等優點，在交通隧道、地鐵、電力、石化、水利等領域均有廣泛應用。
系統設計
1、分布式光纖測溫系統實時對現場敷設區域進行溫度巡檢，監測現場環境溫度，100%覆蓋隧道區域，無測量盲區。
2、分布式光纖測溫系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到隧道環境溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機。
3、當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它消防設施進行聯動控制。

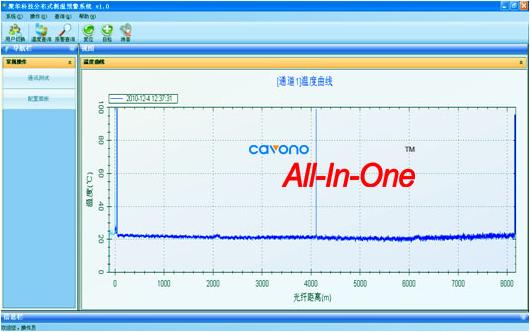

4、實時溫度和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
5、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
6、系統具有多區域配置功能，能對整個測量范圍進行分區，分區數可達1000個以上，系統可對每個分區進行分別配置，對某些區域進行重點監測。
7、系統可以進行連續自檢測試，以監視設備的工作狀態，并且將系統內各設施的狀態傳遞至監控站火災報警工作站進行顯示和監視，具有火警優先功能，發現有故障存在時，將故障信息傳到監控站計算機系統。
光纜敷設

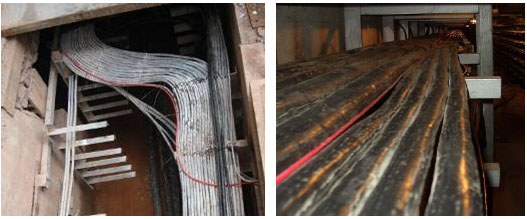

感溫探測光纜的安裝需貼緊探測區域，以實現溫度或火災的快速響應。對于電纜夾層，每層敷設一根感溫探測光纜，沿蛇形敷設。電纜豎井中感溫光纖宜緊貼豎井側壁敷設。電纜接頭處感溫光纖的設置應將感溫光纖盤繞成環，貼附與電纜接頭處。環的彎曲半徑應不小于光纖外徑的20倍。
系統特點
聚華科技的分布式光纖測溫系統JH-DTS-A8000的功能特點：
• 距離長：16km
• 速度快：2s/通道
• 精度高：0.5℃（全范圍）
• 采點密：0.4m采樣間隔
• 通道多：一臺主機可實現8通道測量
• 系統接口豐富，組網方便
• 報警繼電器輸出多達48路
• 單一探測器光路設計，可靠性高
• 具有自診斷功能，快速定位故障
• 差定溫報警功能，報警方式靈活
• 無漏報，誤報率低
